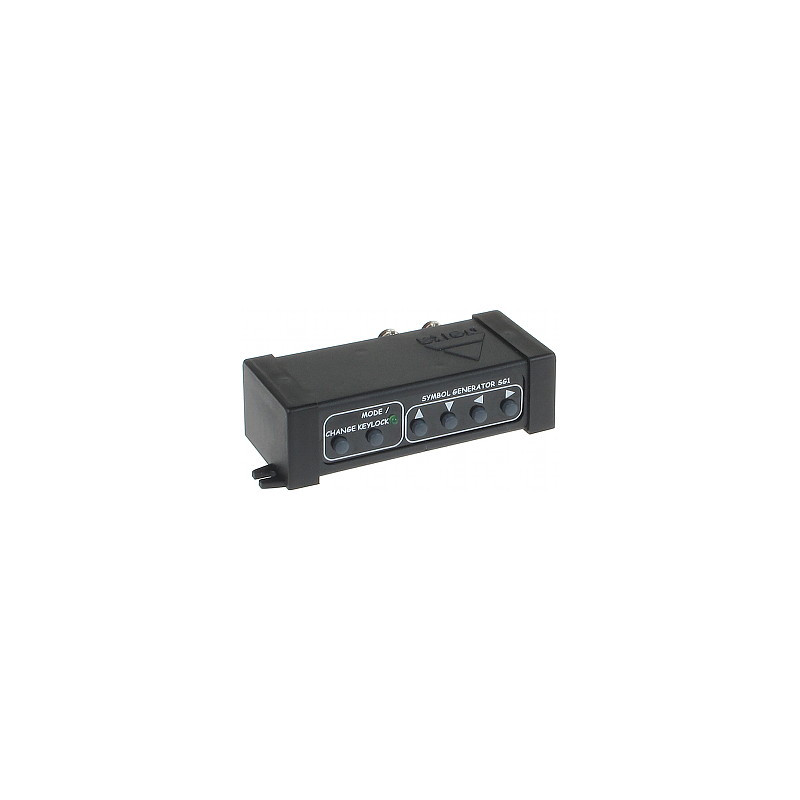

GENERATOR ZNAKÓW SG-1

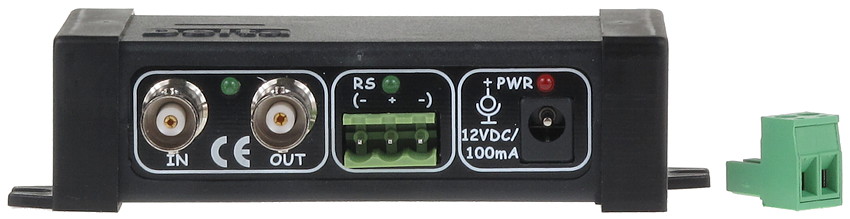

Panel tylny zbudowany jest z gniazda sygnału wejściowego BNC (standard PAL), gniazda sygnału wyjściowego BNC do monitora (standard PAL), gniazda RS-485 (sterowanie zewnętrzne, np. za pomocą komputera PC), oraz gniazda zasilającego 12VDC. Zielona dioda umieszczona przy gniazdach BNC oznacza obecność sygnału video na wejściu "IN", zielona dioda umieszczona nad gniazdem RS-485 sygnalizuje odbiór ramki danych, natomiast czerwona dioda oznacza obecność zasilania.

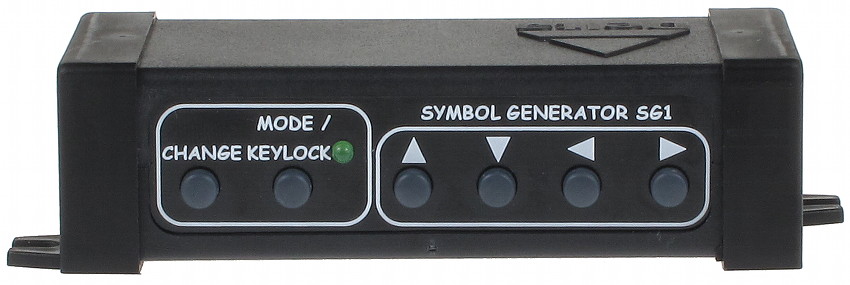

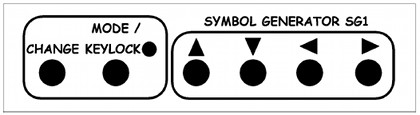

Konfiguracja i zmiana trybu pracy urządzenia realizowana jest za pomocą 6 przycisków. Przyciski oznaczone strzałkami pozwalają na wybór pozycji znaku do wyświetlenia na ekranie, przycisk "CHANGE" wybiera dany znak z dostępnej tablicy symboli, natomiast przycisk "MODE/KEYLOCK" służy do zmiany trybu pracy (krótkie przyciśnięcie) lub zablokowanie klawiatury (długie przyciśnięcie).

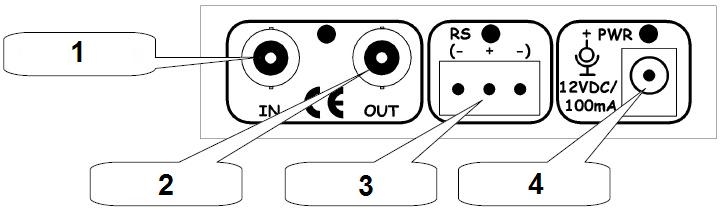

• 1) Wejście Video,
• 2) Wyjście wideo,
• 3) RS-485,
• 4) Zasilanie.

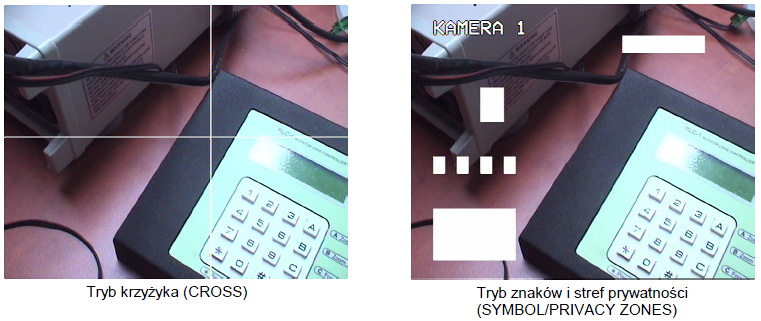

Po podłączeniu zasilania SG-1 na ekranie monitora pojawia się domyślny tryb pracy.Standardowo klawiatura jest zablokowana aby uniemożliwić przypadkowe zmiany konfiguracji. Dłuższe przytrzymanie przycisku "MODE/KEYLOCK" odblokowuje klawiaturę, co sygnalizowane jest napisem "keyboard unlocked" na ekranie monitora. W tym momencie możliwe jest przechodzenie pomiędzy trybami pracy generatora i modyfikacja symboli dostępnych na ekranie. Zablokowanie klawiatury możliwe jest poprzez ponowne naciśnięcie przycisku "MODE/KEYLOCK" i sygnalizowane jest napisem 'keyboard locked'.Krótkie naciśnięcie przycisku 'MODE/KEYLOCK' pozwala na przechodzenie pomiędzy trybami:tryb "CROSS" - umożliwia wyświetlenie krzyżyka na ekranie monitora. Przesuwanie krzyżyka dokonywane jest za pomocą przycisków strzałek, natomiast ilość kroków zmiany położenia środka krzyżyka wynosi 360 w poziomie i 144 w pionie. Funkcja ta przydatna jest przy obserwacji procesów produkcyjnych np. w poligrafii.tryb 'SYMBOL MODE (text)' - umożliwia wyświetlanie i modyfikację symboli alfanumerycznych na ekranie monitora. Naciśnięcie jednego z przycisków strzałek powoduje pojawienie się znacznika, który określa położenie znaku do modyfikacji. Po wybraniu odpowiedniego położenia użytkownik może zmodyfikować znak naciskając przycisk "CHANGE" aż do uzyskania pożądanego efektu.tryb 'SYMBOL MODE (privacy zones)' umożliwia konfigurację stref prywatności z jednoczesnym wyświetlaniem tekstu ustawionego w poprzednim trybie. Obsługa jest w tym przypadku podobna z tą różnicą, że przycisk 'CHANGE' pozwala wybrać całkowite zasłonięcie danego fragmentu lub jego odsłonięcie,tryb 'DEFAULT MODE' - umożliwia wybór domyślnego trybu po podłączeniu zasilania do SG-1, tryb 'EEPROM SAVE' - umożliwia zapis konfiguracji w nieulotnej pamięci urządzenia. Po zatwierdzeniu przyciskiem CHANGE konfiguracja (położenie krzyżyka, symboli, stref prywatności, domyślny tryb) jest zapamiętywana i przywracana po ponownym podłączeniu zasilania.Sterowanie za pośrednictwem RS-485.Urządzenie SG-1 może być konfigurowane w czasie rzeczywistym za pośrednictwem transmisji RS-485. Możliwe jest sterowanie z poziomu komputera PC przy pomocy standardowej przejściówki RS-232/RS-485 lub USB/RS-485. W tym celu konieczna jest znajomość protokołu komunikacji opisanego poniżej.
