Zestaw kontroli dostępu z szyfratorem. Zestaw jest gotowy do podłączenia. W przypadku zaniku napięcia w sieci zasilacz buforowy z akumulatorem gwarantuje prawidłową nieprzerwaną pracę systemu.

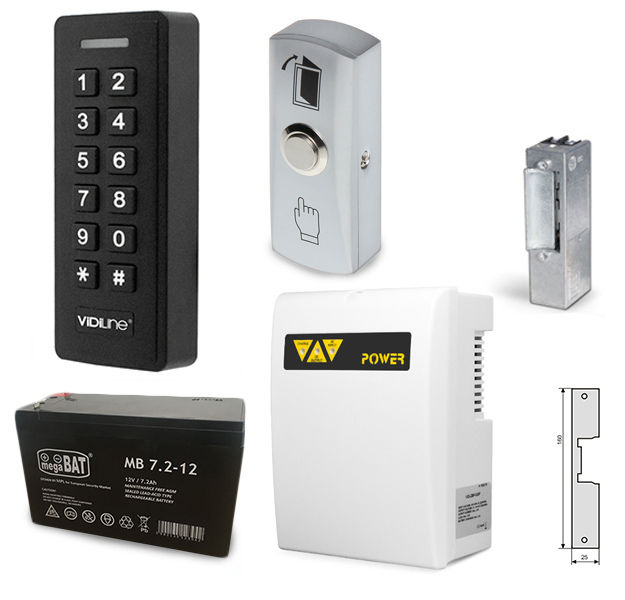

W skład zestawu wchodzą:
- Szyfrator VidiLine VIDI-AC-2S-E x1 szt.
- Przycisk wyjścia natynkowy ATLO-PB-2 x1 szt.
- Zasilacz buforowy VIDI-ZBF-015P x1 szt.
- Elektrozaczep 810 x1 szt.
- Akumulator 7,2Ah x1 szt.
- Szyld krótki 901G x1 szt.
VIDI-AC-2S-E jest wielofunkcyjnym, autonomicznym kontrolerem pojedyńczych drzwi lub czytnikiem w standardzie Wiegand. Korzysta z mikrokontrolera Atmel, który zapewnia maksymalną wydajność w każdym środowisku. Obsługa jest przyjazna dla użytkownika, a niski poboru prądu sprawia, że żywotność urządzenia jest przedłużona.
VIDI-AC-2S-E obsługuje do 1000 użytkowników, których dane mogą być przesłane do innych kontrolerów (maksymalnie do 10 sztuk). Urządzenie obsługuje tryb wielodostępowy.
Cechy:
- Liczba użytkowników: 1000
- Normalni użytkownicy: 990
- Goście: 10
- Napięcie zasilania: 9~18V DC
- Pobór prądu: 50mA
- Połączenie przewodowe: Wyjście przekaźnikowe, Przycisk wyjścia, Alarm, Kontaktron/li>
- Przekaźnik: Jeden (NO, NC, Common)
- Czas otwarcia przekaźnika: 1~99 sekund (5 sekund domyślnie)
- Maksymalne obciążenie przekaźnika: 2 A
- Klasa szczelności: -
- Temperatura pracy: -40 °C ~ 60 °C (-40 °F ~ 140 °F)
- Wilgotność: 0%RH ~ 98%RH
- Obudowa: Tworzywo ABS
- Wymiary: 12.2L x 5W x 2.1H (cm)
- Waga: 165
Przycisk wyjścia do wyzwolenia sygnalu otwarcia drzwi w systemach kontroli dostepu.
Cechy:
- Typ styku: NO, monostabilny
- Obciazalnosc styków: 3 A / 36 V DC
- Material wykonania: Stal nierdzewna
- Kolor: Srebrny
- Klasa szczelności: IP44
- Waga: 0.1 kg
- Wymiary: 83 x 32 x 25 mm
- Gwarancja: 2 lata
Zasilacz buforowy VIDI-ZBF-015P 1,5A z oddzielnym torem ładowania akumulatora 0,8A. Urządzenie charakteryzuje się bardzo kompaktowymi wymiarami, jednak mimo to zmieścimy w środku akumulator o pojemności 7Ah lub 7,2Ah. Zasilacz posiada lampki informujace o stanie jego pracy. Obudowa wykonana z tworzywa sztucznego wyposażona w otwory wentylacyjne oraz uchwyty do zamontowania na scianie.
Parametry techniczne:
- Napięcie wejściowe: 190-240V AC 50/60Hz
- Napięcie wyjściowe przy zasilaniu z sieci: 13,8V DC
- Napięcie wyjściowe przy zasilaniu z akumulatora: 10,0-12,5V DC
- Moc całkowita: 32W
- Prąd wyjściowy: 1,5A
- Prąd ładowania akumulatora: 0,8A
- Lampki sygnalizacyjne: AC wejście, DC wyjście, Ładowanie
- Zabezpieczenia: zabezpieczenie przed przepięciami, zabezpieczenie przed zwarciem, zabezpieczenie przed przeładowaniem akumulatora, zabezpieczenie przed nadmiernym rozładowaniem
- Wymiary: 225 mm (wys) x 167mm (szer) x 102 mm (głębokość)
- Miejsce na akumulator: 7Ah lub 7,2Ah - brak w zestawie
Akumulator żelowy o pojemności 7,2Ah i napięciu 12V. Posiada hermetyczną konstrukcje i może pracować w dowolnym położeniu. Zaletami urządzenia jest ognioodporność, żywotność, bezobsługowość jak i również szeroki zakres zastosowania oraz wysoka jakość.
Cechy urządzenia:
- Projektowana żywotność 5 lat (6-9 lat według Eurobat)
- Ponad 500 cykli przy głębokości rozładowania do 50%
- Gwarancja: 1 rok
Parametry techniczne:
- Napięcie nominalne:12V
- Pojemność:I=C/20: 7,2Ah
- Obudowa:UL94HB ABS
- Wymiary:151 x 65 x 100 mm (długość x szerokość x wysokość)
- Waga:2,051 kg
Elektrozaczep 810 stosowany jest do zdalnego otwierania drzwi i furtek, lewych i prawych oraz dwuskrzydlowych. Model 810 został wykonany ze stopów aluminium, pokryty lakierem proszkowym. Zaczep elektromagnetyczny jest przeznaczony do drzwi i furtek z ksztaltowników metalowych, do wspólpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Zaczepy mogą wspólpracować z instalacją domofonową w drzwiach wejściowych budynków wielorodzinnych. Wykonuje się je z materialów odpornych na korozje, a więc mogą być instalowane na zewnatrz budynków jednak powinny byc chronione przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą..
Parametry techniczne:
- Nateżenie: ok. 500 mA
- Napięcie zasilania: 12V
- Wymiary: 89 x 20 x 29 mm
Szyld płaski do elektrozaczepu krótki 901G.
Schemat Podłączenia Zestawu:
