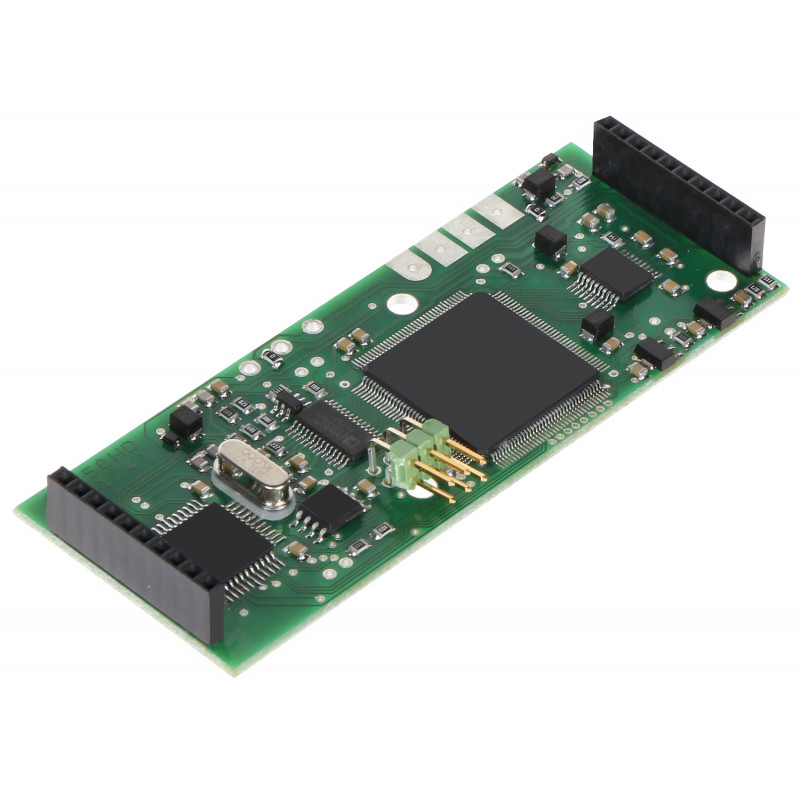

OSD-50HD współpracuje z PORT-22:
Współpraca OSD-50HD z PORT-22 oraz zainstalowanym Arduino wraz z portem kart pamięci microSD:
PORT-22 może współpracować także z Nucleo:
Bezpośrednie połączenie RS-485 do OSD-50HD - służy np. do aktualizacji oprogramowania OSD-50HD:
Połączenie RS-485 do ARDUINO / NUCLEO:
Bezpośrednie połączenie czujników do ARDUINO / NUCLEO:
Przykład podłączenie czujnika temperatury:
- 1. Czujnik temperatury,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny.
Konfiguracja z zastosowaniem wagi:
- 1. Waga elektroniczna,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny,
- 5. RS-485,
- 6. RS-232.
Przykładowe podłączenie kilku czujników:
- 1. Czujniki,
- 2. Kamera,
- 3. Monitor,
- 4. Sygnał wizyjny.
OSD Systems - prezentacja: Przykładowy system OSD, dla analogowych kamer HD opartych na arduino nano z zastosowaniem wybranych czujników: Przykład zastosowania: Instrukcja przechwytywania danych, w celu dodania nowego protokołu, za pomocą programu "FG data grabber":
| Obsługiwane standardy: | AHD, HD-CVI, HD-TVI |
| Wzmocnienie sygnału wideo: | 0 dB |
| Możliwość zmiany czcionki oraz stworzenia własnej tablicy znaków graficznych: |  |
| Wbudowane protokoły KF (kas fiskalnych): |  |
| Możliwość dokładania protokołów KF (kas fiskalnych): | |
| Obsługa grafiki wektorowej: | |
| Obsługa grafiki rastrowej: | |
| Możliwość aktualizacji oprogramowania: | |
| Obudowa płyty PCB: | |
| Wbudowany stabilizator: | |
| Komunikacja: | RS-232 TTL |
| Komunikacja przy użyciu urządzeń opcjonalnych: | PORT-22 |
| Maksymalna liczba znaków w jednej linii: | 50 |
| Maksymalna liczba linii: | 40 |
| Maksymalna liczba znaków na ekranie: | 2000 |
| Możliwość zmiany wielkości czcionki: | |
| Możliwość zmiany położenia napisów: | |
| Generator krzyża: | |
| Blokada klawiatury: | |
| Zasilanie: | Zasilanie z PORT-22 |
| Współpraca: | - wagi obsługujące protokół cougar 8530, np.: METTLER TOLEDO 8530
- wagi AXIS, RADWAG, RHEWA
- rejestratory czasu pracy, np.: EVR-2
- tryb SG-1 – protokół urządzenia SG-1 działającego w trybie wyświetlania symboli, możliwość implementacji własnych protokołów
- tryb terminala znakowego i wyświetlanie szesnastkowe
- Istnieje możliwość dostosowania oprogramowania do potrzeb klienta, np: dopisanie nowego protokołu komunikacyjnego obsługującego inne urządzenia niż wyszczególnione
|
| Waga: | 0.02 kg |
| Wymiary: | 91 x 36 x 11 mm |
| Gwarancja: | 2 lata |
