Urządzenie FG-4 umożliwia przechwytywanie danych wysyłanych do drukarki fiskalnej i umieszczanie ich w obrazie pochodzącym z kamer CCTV. Od strony sygnału wideo FG-4 działa jako urządzenie przelotowe, posiadające wejście i wyjście sygnału PAL. Pozwala to na wyświetlenie obrazu z kamery CCTV, z jednoczesnym umieszczeniem listy produktów rejestrowanych na stanowisku kasy fiskalnej.
Urządzenie może służyć jako dodatkowe zabezpieczenie stanowiska sprzedaży. Umożliwia kontrolę wydawanych produktów zgodnie z wystawionym paragonem. Dodatkowo FG-4 może działać w trybie terminala znakowego i wyświetlać wszystkie ciągi znakowe odbierane z kontrolowanego urządzenia.

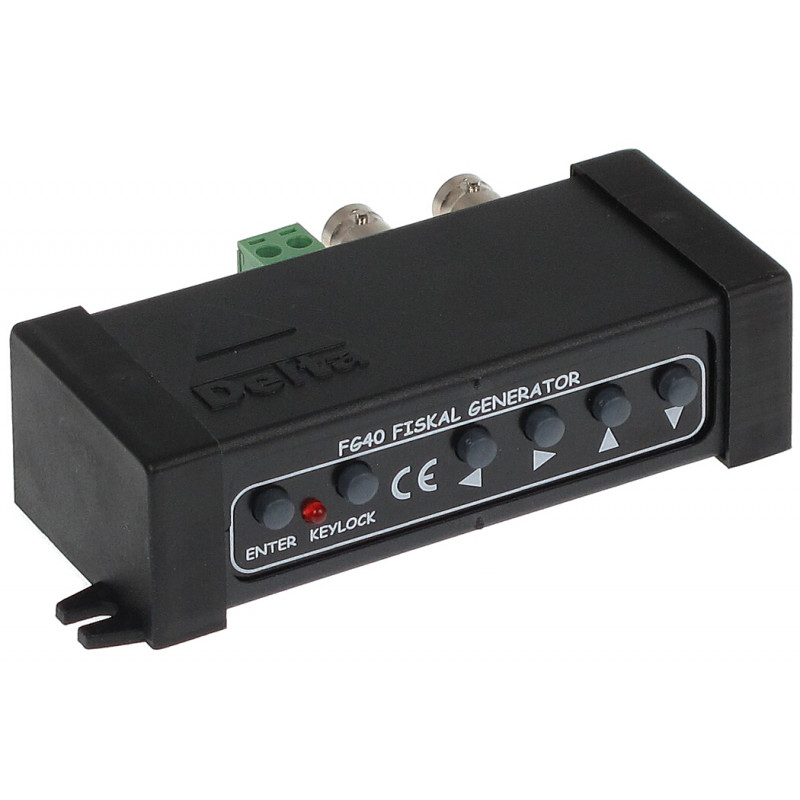

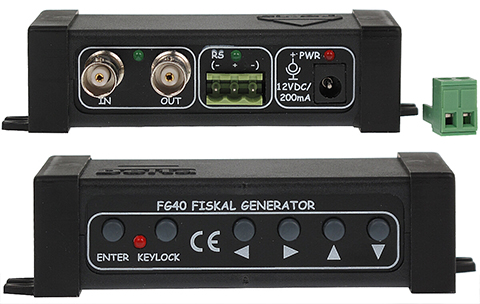

Opis panelu przedniego:
Konfiguracja i zmiana trybu pracy urządzenia realizowana jest za pomocą 6 przycisków menu ekranowego widocznego po podłączeniu urządzenia do odbiornika. Przyciski oznaczone strzałkami pozwalają na poruszanie się po menu ekranowym, przycisk "ENTER" umożliwia zmianę wybranego parametru i przechodzenie do menu podrzędnego/nadrzędnego, natomiast przycisk "KEYLOCK" służy do odblokowania/zablokowania klawiatury w celu uniknięcia przypadkowych zmian konfiguracji.

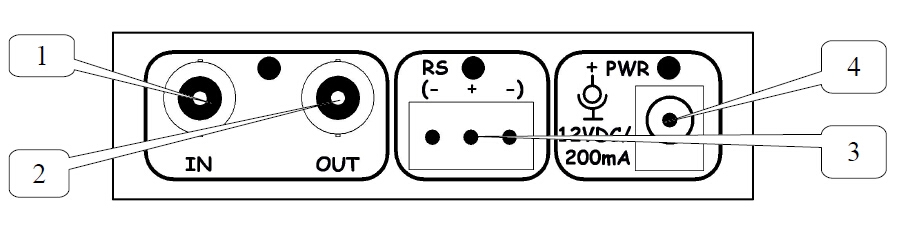

Opis panelu tylnego:
- 1) Wejście Video,
- 2) Wyjście wideo,
- 3) RS-485,
- 4) Zasilanie.
Opis podłączenia do stanowiska drukarki fiskalnej:
- 1) Komputer,
- 2) RS-232 (przewód drukarki),
- 3) drukarka fiskalna.
- 1) Komputer,
- 2) RS-232 (przedłużacz 1:1),
- 3) RS-232 (przewód drukarki),
- 4) drukarka fiskalna,
- 5) RS-485,
- 6) Kamera,
- 7) Sygnał wizyjny,
- 8) monitor lub rejestrator,
- 9) Rejestrator lub monitor,
- 10) Monitor,
- 11) Rejestrator.

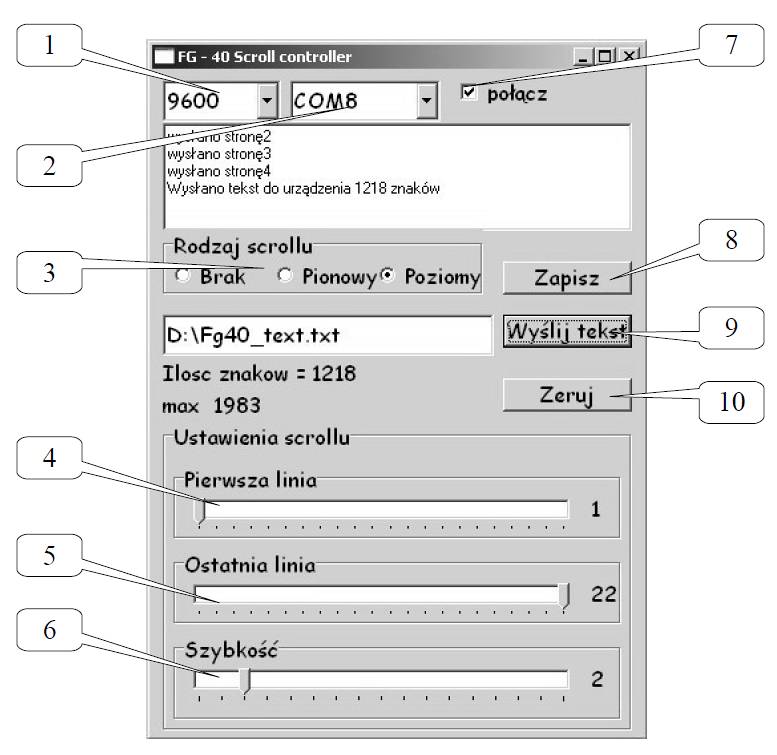

Zrzut ekranu programu FG-40 Scroll Controller:
- 1) Wybór szybkości portu (szybkość musi być identyczna jak w FG-40),
- 2) Nr portu COM d którego jest podłączone urządzenie,
- 3) Wybór rodzaju scrolla,
- 4) Górna granica wyświetlania dla scrolla pionowego oraz wysokość na której będzie tekst dla scrolla poziomego,
- 5) Dolna granica wyświetlania scrolla pionowego,
- 6) Szybkość przewijania tekstu,
- 7) Połączenie z urządzeniem,
- 8) Zapisanie parametrów w pamięci EEPROM urządzenia,
- 9) Wybór i wysłanie tekstu,
- 10) Odświeżenie ekranu
Przykładowe zastosowanie:

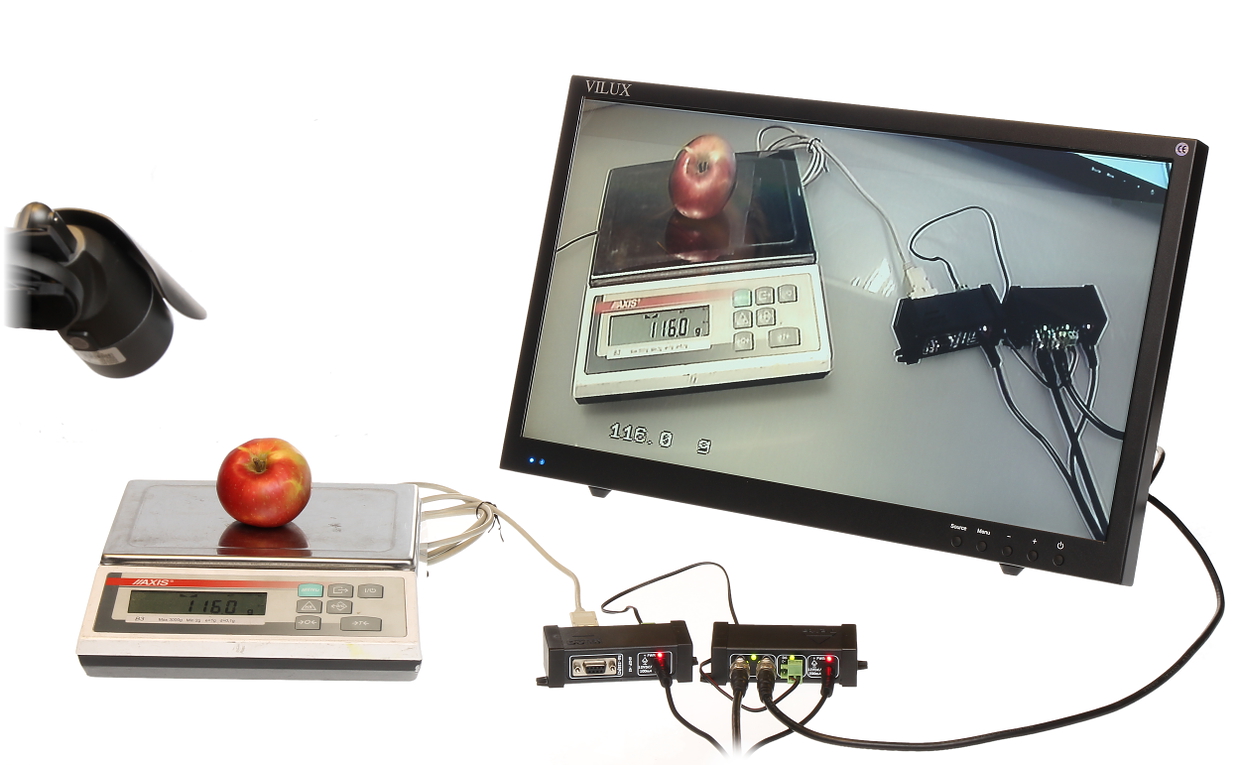

Generatory znaków, można zastosować w wielu miejscach, w sklepach - aby mieć zawsze podgląd zamównień i rachunków, w zakładach mechanicznych - aby łatwo kontrolować wagę pojazdów.
Waga samochodowa
Waga sklepowa
Generator krzyża

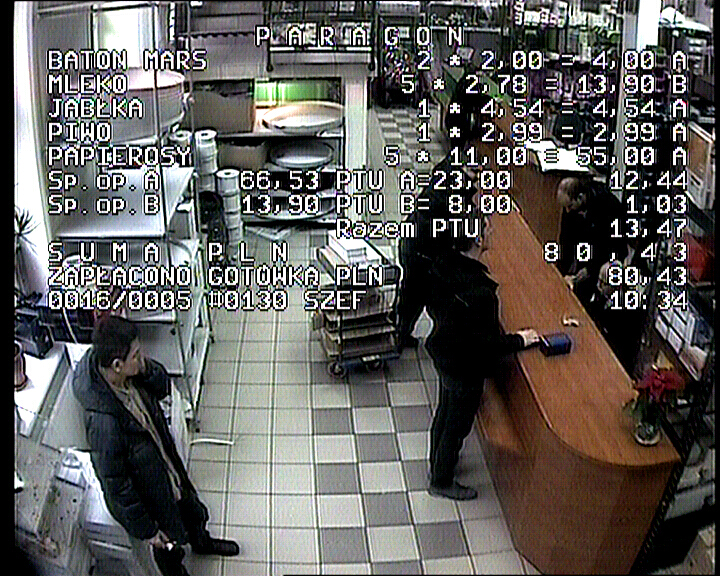

Zrzut paragonu
Podłączyć układ wg schematu zamieszczonego poniżej. Urządzenie SNIF-42 powinno znajdować się w torze transmisyjnym między komputerem a drukarką, nie zakłócając pracy drukarki. SNIF-42 ma wyprowadzony sygnał RS-485, który normalnie podłączamy do FG-40. W tym przypadku należy go podłączyć przez przejściówkę RS-485/RS-232 lub RS-485/USB do komputera.
- 1) Komputer,
- 2) drukarka fiskalna,
- 3) konwerter pomiędzy interfejsami transmisji szeregowej standardu USB i RS-485.
Na komputerze uruchamiamy aplikację typu terminal np. „Terminal v 1.9b”. Łączymy się z portem na którym znajduje się SNIF-42 i przechwytujemy jeden lub lepiej kilka różnych paragonów. Przechwycone dane kopiujemy i wklejamy do programu „Hexplorer”. Tam zapisujemy do pliku.
Programy do przechwytywania danych (Program Terminal v 1.9b oraz Hexplorer) można pobrać poniżej.
W tym miejscu zaznaczymy wszystkie znaki przechwycone w trybie hex i kopiujemy „ctrl + c”
Zapisany plik wraz z kserokopią paragonu należy przesłać do naszego działu technicznego w celu zaimplementowania nowego protokołu.
| Standard: | CVBS - PAL, NTSC |
| Liczba wejść wideo: | 1 x Gniazdo BNC |
| Liczba wyjść wideo: | 1 x Gniazdo BNC |
| Zasięg RS-485: | 1200 m |
| Wzmocnienie sygnału wideo: | 0 dB |
| Maksymalna liczba znaków w jednej linii: | 40 |
| Maksymalna liczba linii: | 22 |
| Maksymalna liczba znaków na ekranie: | 880 |
| Możliwość zmiany wielkości czcionki: |  |
| Możliwość zmiany położenia napisów: | |
| Możliwość aktualizacji oprogramowania: |  |
| Możliwość dodawania nowych protokołów: | |
| Blokada klawiatury: | |
| Generator krzyża: | |
| Scroll pionowy: | |
| Scroll poziomy: | |
| Zasilanie: | 12 V DC / 200 mA (brak zasilacza w zestawie) |
| Współpraca: | - drukarki zgodne z POSNET, THERMAL, THERMAL (apteka)
- kasy fiskalne zgodne z POSNET (tryb "monitor transakcji")
- drukarki zgodne z ELZAB, ELZAB (apteka, kasa)
- drukarki fiskalne NOVITUS, NOVITUS (apteka)
- drukarki zgodne z UPOS
- drukarki fiskalne Alcotector
- drukarki fiskalne Soehnle-professional
- inne drukarki bazujące na powyższych protokołach
- liczarki banknotów (np.: Detectalia NEWTON), tryb SORTER
|
| Tryby pracy: | - tryb terminala znakowego i wyświetlanie szesnastkowe
- tryb wyświetlania krzyża
- tryb automatycznego przesuwania tekstu (scroll) zapamiętanego w pamięci FLASH
|
| Waga: | 0.1 kg |
| Wymiary: | 100 x 62 x 28 mm |
| Gwarancja: | 2 lata |
