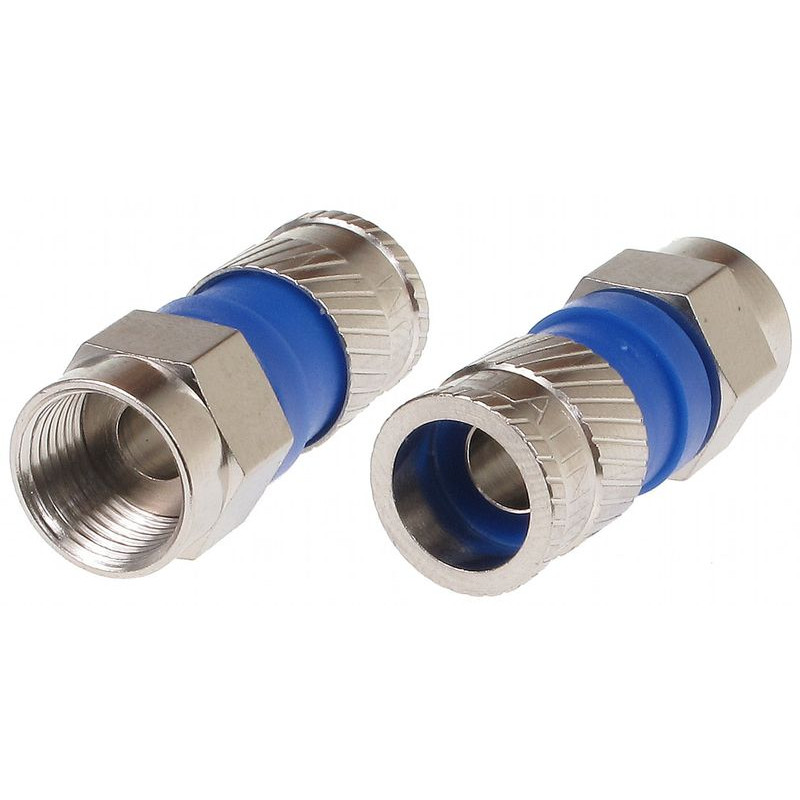

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody.
W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu.
Materiał z której zbudowana jest plastikowa tuleja to chroniony patentem Delrin znanej z jakości swoich wyrobów firmy DuPont.
Jest on odporny na promieniowanie UV, swoje właściwości fizyczne zachowuje zarówno w bardzo wysokich jak i niskich temperaturach.
Ponieważ części metalowe wykonane są z niklowanego mosiądzu złącze jest całkowicie odporne na korozję.
.
Złącze posiada pełen pierścień, który w wyniku procesu kompresji złącza (ściśnięcia wzdłużnego, poosiowego) uwypukla się do wewnątrz.
Wymiary są tak dobrane, że po kompresji, złącze zaciska się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla.
.
Porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia równoważą cenę tego złącza.
| Rodzaj złącza: | "F" Wtyk |
| Mocowanie elementów złącza: | Mocowanie kompresyjne |
| Przeznaczenie: | Kabel koncentryczny |
| Zakres częstotliwości: | 0 GHz ... 3 GHz |
| VSWR: | < 1.1 |
| Impedancja: | 75 Ω |
| Tłumienie odbić: | 30 dB |
| Mocowanie żyły: | Nie |
| Średnica kabla: | max. 6.8 mm |
| Ekranowanie przy 1GHz: | 100 dB |
| Mocowanie ekranu: | Mocowanie kompresyjne |
| Tuleja plastikowa: | DuPont Delrin 527UV* |
| Materiał: | Mosiądz (pokryty niklem) |
| Uszczelka: | EPDM |
| Wodoszczelność: | Tak |
| Przykładowe zastosowanie: | Triset-113 |
| Wybrane cechy: | |
| Waga: | 0.075 kg |
| Wymiary: | Ø 13 mm x 27 mm |
| Gwarancja: | 2 lata |
